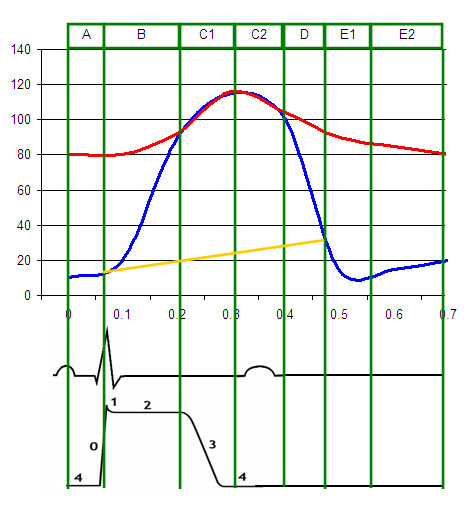

Wiggersův diagram
červená = tlak v aortě
modrá = tlak v komoře
žlutá = tlak v levé předsíni
EKG
Wiggersův diagram je grafické zobrazení časového průběhu důležitých měřitelných veličin fungování lidského srdce.
Popis
Pod sebou jsou zobrazeny tři důležité hodnoty tlaku (v milimetrech rtuti, červeně v aortě, modře v levé komoře a žlutě v levé předsíni), pod nimi průběh elektrických potenciálů (EKG) a dole průběh depolarizace membrány, tak zvané plató, během něhož membrána nepřijímá další impulzy. V diagramu mohou být vyneseny i další signály, například zvukové (ozvy) nebo tepenné proudění.
Na vodorovné ose je vynesen čas jednoho srdečního cyklu (v sekundách), který je rozdělen na sedm fází:
| Fáze | EKG | Ozvy | Aortální chlopeň | Mitrální chlopeň | |
| A | Předsíňová systola | vlna P | O 4* | zavřená | otevřená |
| B | Komorová systola – isovolumická kontrakce | QRS | O 1 („lub“) | zavřená | zavřená |
| C1 | Komorová systola – ejekce 1 | – | otevřená | zavřená | |
| C2 | Komorová systola – ejekce 2 | vlna T | otevřená | zavřená | |
| D | Předsíňová diastola – isovolumická relaxace | – | O 2 („dub“) | zavřená | zavřená |
| E1 | Komorová diastola – plnicí fáze 1 | – | O 3* | zavřená | otevřená |
| E2 | Komorová diastola – plnicí fáze 2 | – | zavřená | otevřená |
- Ozvy 3 a 4 souvisejí s onemocněními a běžně nejsou slyšet.
